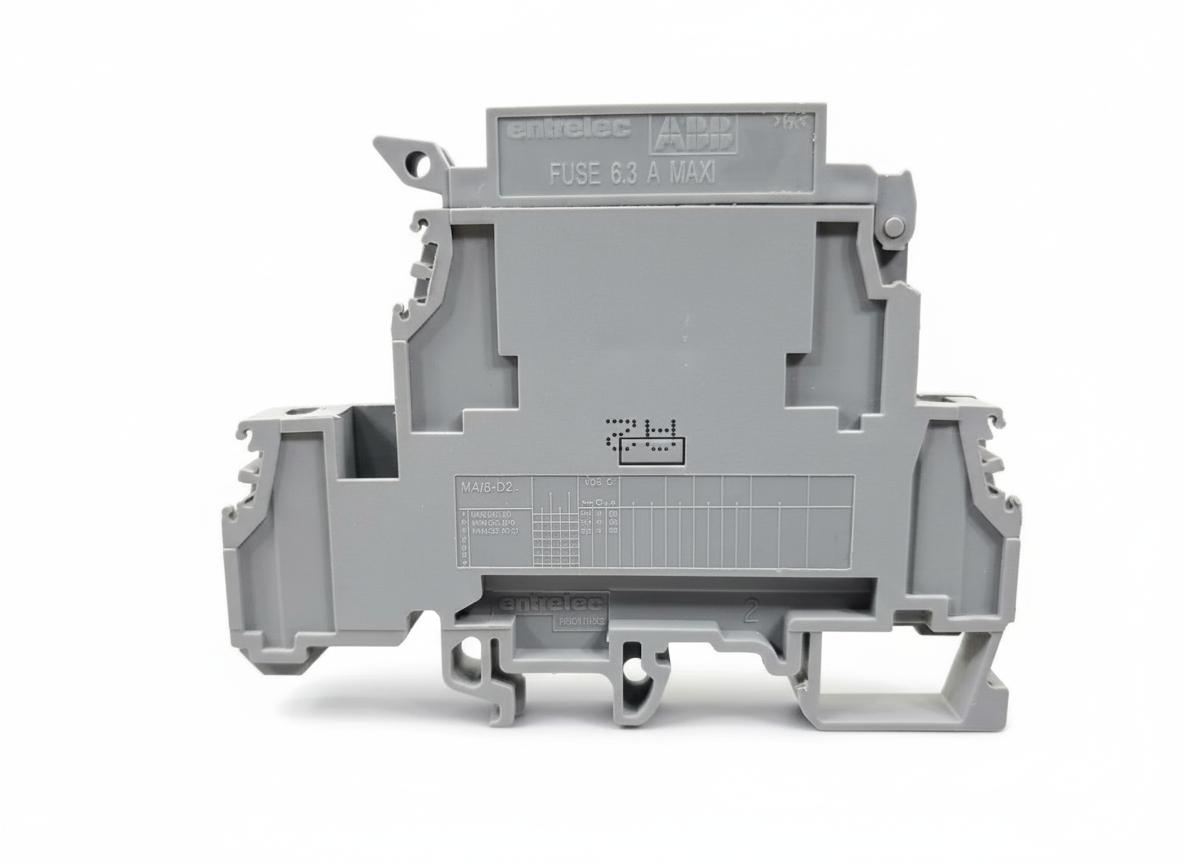

Borne Fusível - Entrelec ABB - M4/8-D2 FUSE 6.3A

O Borne Fusível - Entrelec ABB - M4/8-D2 FUSE 6.3A é um terminal block (bloco de bornes) porta-fusível de dois níveis desenvolvido pela Entrelec (atual TE Connectivity após aquisição da linha de terminais da ABB) para proteção de circuitos elétricos industriais. Este borne permite montagem de fusíveis tipo 5x20mm ou 5x25mm (não inclusos), oferecendo proteção contra sobrecorrente em circuitos de até 6,3A com design compacto de duplo nível que economiza espaço em painéis elétricos.

Especificações Técnicas

Características Gerais:

• Código ABB/Entrelec: M4/8-D2 (versão com porta-fusível)

• Código TE Connectivity: 1SNA115604R2100 (M4/8.D2.SF)

• Tipo: Borne porta-fusível duplo nível

• Espaçamento: 8mm

• Cor: Cinza (Grey)

• Largura: 8mm

Especificações Elétricas:

• Corrente Nominal (In): 6,3A

• Tensão Nominal: 630V AC/DC

• Tensão de Impulso (Uimp): 8.000V

• Grau de Poluição: 3

• Tensão Máxima UL/CSA: 300V

• Corrente UL/CSA: 10A

Especificações dos Contatos:

• Material dos Contatos: Liga de cobre

• Seção de Cabo:

  • Rígido: 0,5 - 4mm² (1 cabo) / 0,5 - 6mm² (conforme norma)

  • Flexível: 0,5 - 4mm² / 22-12 AWG

  • UL/CSA: 24-12 AWG (rígido)

• Tipo de Conexão: Parafuso (screw clamp)

Características Construtivas

Dimensões:

• Largura: 8mm

• Altura: 85,7mm

• Profundidade: 59mm

• Peso: 26g

Materiais:
