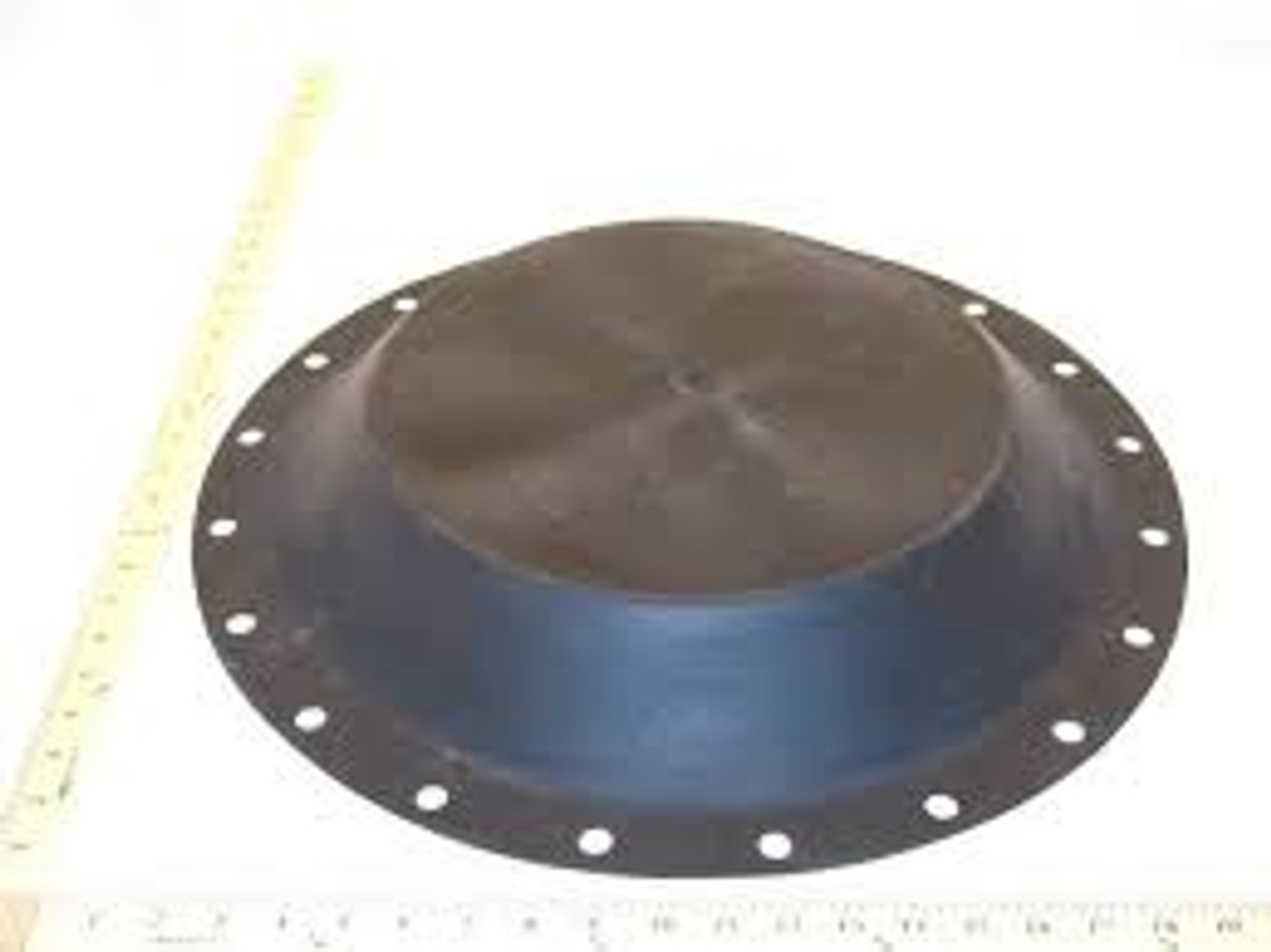

Diafragma 1-15 – Honeywell 30033837-001
Descrição Geral
O diafragma Honeywell 30033837-001 é peça de reposição original para válvulas de controle da série 01-15D da Honeywell/Nor’east Controls, usado em aplicações HVAC e processos industriais que exigem atuação pneumática direta.
Características e Informações Técnicas
-
Compatibilidade
-
Válvulas Série 01-15D (direct-acting)
-
Substitui o conjunto original de diafragma em atuadores pneumáticos 01-15
-
Material
-
Elasto NBR (Borracha Nitrílica) de alta resistência a óleo e temperatura
-
Espessura nominal: 1,5 mm
-
Reforço interno em tecido sintético para aumentar a durabilidade e resistência à flexão
-
Dimensões
-
Diâmetro externo: 95 mm
-
Diâmetro útil (área efetiva): 75 mm
-
Altura (espessura total): 1,7 mm
-
Faixa de Temperatura de Operação
-
De –40 °C até +85 °C, compatível com ciclos de aquecimento e resfriamento rápidos
-
Pressão de Operação
-
Pressão máxima de suprimento: 15 psi (1,0 bar)
-
Pressão de ruptura: 45 psi (3,1 bar)
-
Aplicação e Desempenho
-
Transmite diretamente a pressão do atuador ao elemento de fechamento da válvula, garantindo resposta rápida e linear
-
Ideal para uso em reguladores de pressão, válvulas solenóide e válvulas de bloqueio em sistemas de aquecimento, ventilação e ar condicionado
-
Recomenda-se lubrificação leve com graxa à base de silicone para prolongar vida útil
Instalação e Manutenção
-
Despressurizar o sistema antes de remover o atuador.
-
Retirar cuidadosamente o antigo diafragma, inspecionar o alojamento quanto a detritos.
-
Posicionar o novo diafragma alinhando corretamente o furo central e os furos de fixação.
-
Reinstalar molas e placa de retenção conforme orientação do fabricante.
-
Aplicar pressão gradualmente e verificar operação livre de vazamentos.
