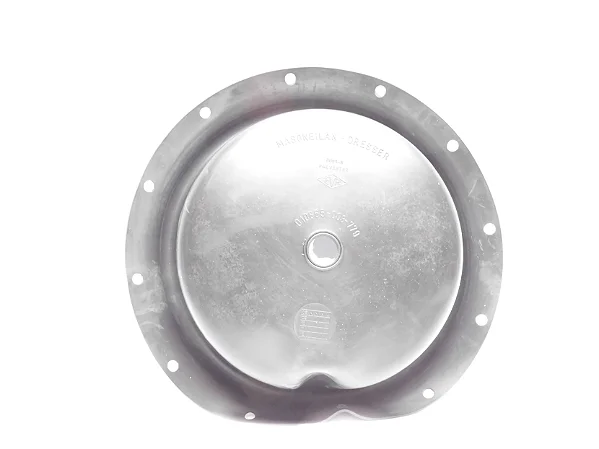

Diafragma - Masoneilan Dresser 010865-003-779
Descrição Geral
Diafragma de substituição para atuadores pneumáticos Masoneilan Tipo 87/88 Tamanho 6, aplicado em válvulas de controle industrial. Este componente é um elemento flexível essencial para conversão de pressão pneumática em movimento linear do atuador, garantindo o acionamento adequado da válvula.
Especificações Técnicas
-
Modelo e Compatibilidade
-
Número da peça: 010865-003-779
-
Tipo: Atuador pneumático Tipo 87/88
-
Tamanho: Tamanho 6 (Size 6)
-
Área efetiva do diafragma: 60 polegadas quadradas (387 cm²)
-
Material e Construção
-
Material padrão: NBR (Borracha Nitrílica) de cor preta
-
Reforço interno: Tecido resistente para maior durabilidade
-
Design: Diafragma moldado tipo "rolling" (rolante)
-
Temperatura de operação padrão: –30 °C a +83 °C
-
Material Opcional para Altas/Baixas Temperaturas
-
Material alternativo: Borracha de silicone (cor laranja)
-
Faixa de temperatura expandida: –50 °C a +100 °C
-
Aplicação: Ambientes com condições térmicas extremas
-
Características de Desempenho
-
Pressão máxima de suprimento: 60 psi (4,1 bar)
-
Curso do atuador: 0,8 polegadas (20 mm) padrão
-
Linearidade: Minimiza variação de área durante o movimento
-
Sensibilidade: Alta resposta a pequenas variações de pressão
-
Dimensões e Peso
-
Peso aproximado: 2 kg
-
Diâmetro efetivo: Correspondente ao Tamanho 6 do atuador
-
Espessura: Conforme especificação OEM Masoneilan
-
Aplicações e Indústrias
-
Geração de energia: turbinas a vapor, condensadores
-
Petroquímica: destilação, craqueamento, reforma
-
Óleo e gás: upstream, midstream, compressão
-
Refinarias: processamento, mistura, fracionamento
Instalação e Manutenção
-
Procedimento de Substituição
-
Desligar suprimento de ar e isolar pressão de processo
-
Posicionar atuador na vertical para desmontagem
-
Aplicar graxa Dow Corning Sealant Compound III nas roscas
-
Verificar posição correta das molas durante remontagem
-
Lubrificação
-
Padrão: Dow Corning Valve Lubricant and Sealant Compound III
